逆变电源常见的问题及处理措施

逆变电源在现代生活与工业生产中的应用极为广泛，从家庭应急供电到复杂的工业自动化系统，都离不开它的稳定运行。然而，如同任何电子设备一样，逆变电源在使用过程中可能会出现各种问题。了解这些常见问题及对应的处理办法，对于保障设备正常运行、延长使用寿命以及避免潜在风险至关重要。以下是逆变电源常见的问题及处理办法：

故障问题无输出

原因

输入电源连接问题：输入电源线插头松动、接触不良，或者电源线内部断路，都会导致直流电无法正常输入逆变器。

保险丝熔断：当逆变器内部出现短路、过载等异常情况时，保险丝会迅速熔断，切断电路，保护逆变器其他元件不受损坏。

开关故障：逆变器的电源开关长期使用后，可能出现触点磨损、氧化等问题，导致开关无法正常导通。

内部电路故障：逆变器内部的印刷电路板（PCB）上的元件，如电阻、电容、二极管、三极管等，可能因老化、过热、过压等原因损坏，影响电路正常工作。

处理办法

检查输入电源线路：仔细查看输入电源线插头与插座的连接情况，确保插头插紧。若插头连接正常，可使用万用表电阻档测量电源线两端电阻，判断是否断路。若电阻无穷大，说明电源线损坏，需更换新的电源线。

更换保险丝：找到逆变器的保险丝座，查看保险丝是否熔断（保险丝中间的金属丝断开即为熔断）。更换保险丝时，务必选择与原保险丝规格相同的产品，包括额定电流和额定电压等参数。同时，在更换保险丝前，应先排查逆变器内部是否存在短路或过载故障，避免更换后再次熔断。

检查开关：对于电源开关，可使用万用表通断档测量开关两端的通断情况。若开关处于导通状态，但万用表显示断路，说明开关损坏，需更换新的开关。

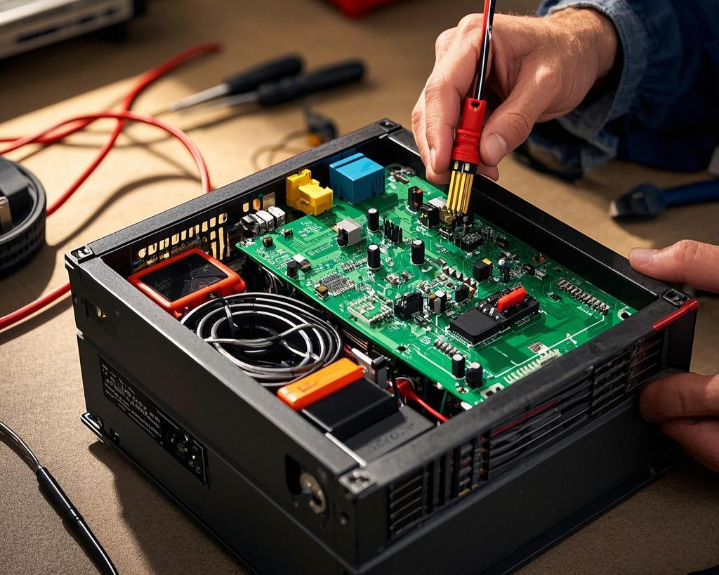

专业检修内部电路：如果上述检查都正常，很可能是逆变器内部电路出现故障。由于内部电路较为复杂，非专业人员操作可能会造成进一步损坏，建议联系逆变器厂家的售后维修人员或专业的电子设备维修机构进行检修。维修人员通常会使用专业的检测设备，如示波器、逻辑分析仪等，对电路进行详细检测，找出损坏的元件并进行更换。

故障问题输出电压不稳定

原因

输入电压波动大：若逆变器的输入直流电源本身电压不稳定，如蓄电池电量不足、充电电压不稳定，或者市电经整流后的直流电压波动，都会导致逆变器输出电压不稳定。

负载变化频繁且超出范围：当连接到逆变器的负载设备频繁启动、停止，或者同时接入多个大功率设备，使负载电流瞬间变化过大，超出逆变器的额定输出能力，就会引起输出电压波动。

逆变器内部稳压电路故障：逆变器内部的稳压电路负责调节输出电压，使其保持在稳定的范围内。稳压电路中的关键元件，如稳压芯片、反馈电阻、电容等损坏，会导致稳压功能失效。

滤波电容损坏：滤波电容的作用是平滑输出电压，减少电压中的纹波成分。若滤波电容出现鼓包、漏液、容量下降等问题，输出电压的纹波会增大，表现为电压不稳定。

处理办法

稳定输入电压：如果是蓄电池供电，可检查蓄电池的充电状态，必要时对蓄电池进行充电或更换新的蓄电池。若使用市电经整流后的直流电源，可在输入侧安装稳压器，对输入电压进行稳压处理，确保输入到逆变器的直流电压稳定在规定范围内。

合理安排负载：避免同时开启过多大功率设备，尽量减少负载的频繁启动和停止。对于大功率设备，可考虑采用软启动方式，降低启动电流对逆变器的冲击。同时，确保连接到逆变器的负载总功率不超过逆变器的额定输出功率。

检修稳压电路：使用万用表、示波器等工具对稳压电路中的元件进行检测。首先检查稳压芯片的供电电压是否正常，再检测反馈电阻的阻值是否发生变化，电容是否漏电或失效。若发现损坏的元件，按照原规格进行更换。更换元件后，需对逆变器的输出电压进行测试，确保稳压功能恢复正常。

更换滤波电容：对于滤波电容，可通过外观检查是否有鼓包、漏液等明显损坏迹象。也可使用电容表测量电容的实际容量，与标称容量进行对比。若电容容量偏差过大或已损坏，需更换同规格的滤波电容。更换后，再次检测逆变器的输出电压纹波，确保纹波在正常范围内。

故障问题输出波形失真

原因

功率开关器件性能不良：逆变器中的功率开关器件，如MOS管、IGBT等，在长期使用过程中，可能会出现性能下降，如导通电阻增大、关断时间变长、漏电流增加等问题，导致输出波形失真。

驱动电路故障：驱动电路负责为功率开关器件提供合适的驱动信号，控制其导通和关断。如果驱动电路出现故障，如驱动信号幅值不足、波形畸变、时序错误等，会使功率开关器件不能正常工作，进而造成输出波形失真。

LC滤波器参数异常：LC滤波器用于对逆变器输出的PWM（脉冲宽度调制）波形进行滤波，得到接近正弦波的交流电。若滤波器中的电感L的电感量发生变化、电容C的容量改变，或者电感、电容出现短路、开路等故障，都会导致滤波效果变差，输出波形失真。

控制电路故障：逆变器的控制电路负责生成PWM信号，控制整个逆变过程。如果控制电路中的芯片、电阻、电容等元件损坏，或者程序出现错误，会导致PWM信号的占空比、频率等参数不准确，从而使输出波形失真。

处理办法

检测并更换功率开关器件：使用专业的功率器件测试设备，如晶体管图示仪，对功率开关器件进行性能测试。若发现器件性能不良，需按照原型号、规格更换新的功率开关器件。在更换过程中，要注意焊接工艺，避免虚焊、短路等问题。

修复驱动电路：使用示波器观察驱动电路输出的驱动信号波形，与正常的驱动信号波形进行对比，检查信号幅值、频率、占空比等参数是否正常。若发现驱动信号异常，逐步检查驱动电路中的元件，如驱动芯片、三极管、电阻、电容等，找出损坏的元件并进行更换。修复驱动电路后，再次测试驱动信号，确保其正常后再进行下一步操作。

检查并调整LC滤波器：使用电感表测量电感L的电感量，用电容表测量电容C的容量，与原设计参数进行对比。若电感量或电容量偏差超过允许范围，需更换相应的电感或电容。对于电感、电容的短路、开路故障，可通过万用表电阻档进行检测，发现故障元件后及时更换。更换元件后，对逆变器的输出波形进行测试，确保滤波效果良好，波形失真得到改善。

检修控制电路：对于控制电路，首先检查电路板上的元件是否有明显的损坏迹象，如芯片烧焦、电阻电容变色等。若外观无异常，可使用编程器对控制芯片中的程序进行备份和检查，看是否存在程序错误。若程序正常，再使用万用表、示波器等工具对控制电路中的电阻、电容、二极管等元件进行逐一检测，找出损坏的元件并更换。修复控制电路后，对逆变器进行全面测试，确保输出波形正常。

故障问题过热保护

原因

散热风扇故障：散热风扇是逆变器散热的重要部件，如果风扇叶片卡住、电机损坏、风扇电源线断路等，会导致风扇无法正常运转，逆变器内部热量无法及时散发，引发过热保护。

环境温度过高：当逆变器安装在通风不良、密闭的空间，或者周围环境温度过高（超过逆变器允许的工作温度范围）时，逆变器内部产生的热量难以散发到周围环境中，导致温度持续升高，触发过热保护。

负载过大：如果连接到逆变器的负载功率超过了逆变器的额定输出功率，逆变器长时间处于过载运行状态，会导致内部功率器件消耗过多电能，产生大量热量，进而引发过热保护。

逆变器内部短路或过载故障：逆变器内部电路出现短路，如功率开关器件击穿短路、电路板上的线路短路等，或者某个元件出现过载，都会使电流异常增大，产生过多热量，触发过热保护机制。

处理办法

检查并修复散热风扇：首先检查散热风扇的电源线是否连接牢固，若电源线正常，可使用万用表电阻档测量风扇电机的电阻值，判断电机是否损坏。若电阻值为无穷大或与正常阻值偏差较大，说明电机损坏，需更换新的风扇电机。对于风扇叶片卡住的情况，可清理风扇周围的杂物，确保叶片能够自由转动。修复或更换风扇后，通电测试风扇是否正常运转。

改善安装环境：将逆变器安装在通风良好、空气流通的地方，避免安装在密闭的柜子或狭小空间内。如果环境温度过高，可考虑在安装位置附近增加散热设备，如空调、工业风扇等，降低周围环境温度，确保逆变器工作环境温度在允许范围内。

合理调整负载：检查连接到逆变器的负载设备，计算总负载功率，确保不超过逆变器的额定输出功率。对于超过额定功率的负载，可减少同时使用的设备数量，或者更换功率更大的逆变器。同时，避免长时间让逆变器处于满载或过载状态运行。

排查内部短路或过载故障：使用万用表电阻档对逆变器内部电路进行全面检测，重点检查功率开关器件、电路板上的线路以及各个元件的引脚之间是否存在短路情况。对于怀疑过载的元件，可使用示波器观察其工作电流波形，判断电流是否正常。若发现短路或过载故障，找出故障点并进行修复。对于短路的线路，需重新布线；对于损坏的元件，更换新的同规格元件。修复故障后，再次对逆变器进行测试，确保不再出现过热保护现象。

故障问题电池充电问题

原因

充电电路故障：逆变器内部的充电电路负责为外接电池充电，充电电路中的元件，如充电芯片、二极管、三极管、电阻、电容等损坏，会导致充电功能异常。

电池老化：电池经过长时间使用后，会出现容量下降、内阻增大等老化现象，影响充电效果。老化严重的电池可能无法正常充电，或者充电后很快就没电。

充电参数设置不当：不同类型、规格的电池需要不同的充电电压、电流等参数。如果逆变器的充电参数设置与电池不匹配，如充电电压过高或过低、充电电流过大，会导致电池充电异常，甚至损坏电池。

处理办法

检修充电电路：使用万用表、示波器等工具对充电电路中的元件进行检测。首先检查充电芯片的供电电压是否正常，再检测二极管、三极管的导通情况，电阻、电容的阻值和容值是否正常。若发现损坏的元件，按照原规格进行更换。更换元件后，对充电电路进行测试，确保充电电压、电流等参数正常。

检测并更换电池：使用专业的电池检测设备，如电池容量测试仪，对电池的容量、内阻等参数进行检测。若电池容量明显下降，内阻增大，且无法通过修复恢复正常性能，建议更换新的电池。在选择新电池时，要注意电池的类型、规格与逆变器相匹配。

重新设置充电参数：查阅逆变器和电池的说明书，确定正确的充电参数。根据说明书的指导，在逆变器的设置界面中重新设置充电电压、电流等参数。设置完成后，对电池进行充电测试，观察充电过程是否正常，电池是否能够正常充满电。在充电过程中，要密切关注电池的温度、电压等参数，确保充电安全。

故障问题报警故障

原因

逆变器自身检测到内部故障：逆变器内部集成了多种保护电路和检测芯片，能够实时监测逆变器的工作状态。当检测到过压、欠压、过流、过热等异常情况时，会触发报警系统，发出警报信号。

外部因素导致：通信故障，如逆变器与上位机或其他设备之间的通信线路断开、接口损坏、通信协议不匹配等，会导致数据传输异常，引发报警。此外，逆变器中的传感器，如温度传感器、电流传感器、电压传感器等故障，会使检测到的数据不准确，也可能导致报警误触发。

处理办法

根据报警代码排查故障：大多数逆变器在报警时会显示相应的报警代码，查阅逆变器的说明书，找到对应的报警代码解释，了解故障类型。对于过压、欠压故障，使用万用表测量逆变器的输入、输出电压，判断电压是否在正常范围内。若电压异常，检查输入电源和负载情况，排查电压异常的原因。对于过流故障，检查负载是否存在短路或过载情况，可使用钳形电流表测量输出电流，判断是否超过逆变器的额定电流。若电流过大，减少负载或排查负载短路点。对于过热故障，按照前文提到的过热保护处理办法进行排查和修复。

修复通信故障：检查通信线路是否连接牢固，有无破损、断路等情况。若线路正常，可使用通信测试工具对通信接口进行检测，查看接口是否损坏。如果是通信协议不匹配问题，需重新设置逆变器或与之通信设备的通信参数，确保双方通信协议一致。修复通信故障后，测试逆变器与其他设备之间的通信是否恢复正常。

检查并更换传感器：对于温度传感器、电流传感器、电压传感器等，可使用专业的传感器检测设备对其进行校准和测试。若传感器输出的数据与实际值偏差过大或传感器损坏，需更换新的同规格传感器。更换传感器后，再次对逆变器进行测试，确保报警故障消除，传感器工作正常。

通过对逆变电源常见问题的详细分析及相应处理办法的实施，能够有效解决逆变器在使用过程中出现的各类故障，保障其稳定、可靠运行，为生活和生产提供持续、优质的电力支持。在处理问题时，若遇到复杂或不确定的情况，建议及时咨询专业人士或联系逆变器厂家的售后技术支持团队。
