什么是变频组合器？与电源的差异是什么？

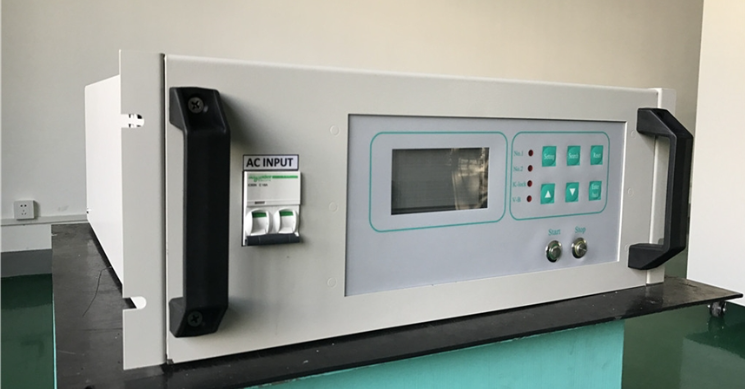

图一：400Hz中频电源

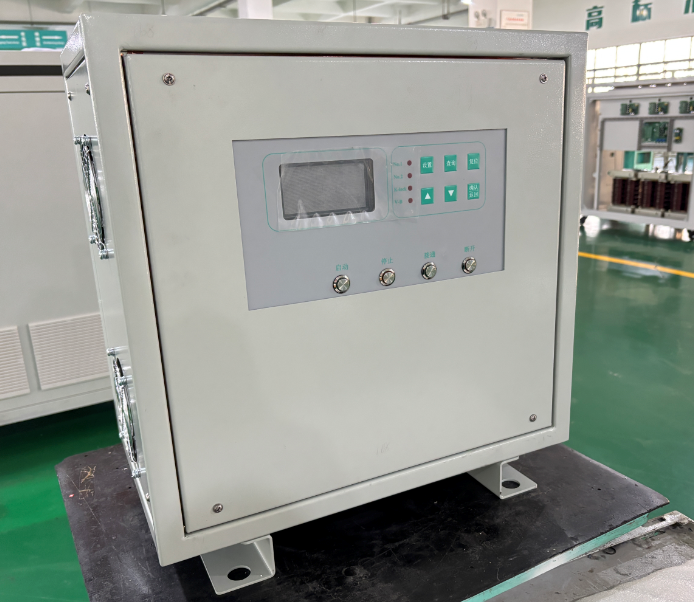

       图二：变频组合器

以上两个图非常相像，如果不是备注，你会不会认为他们是同一款电源呢？

实际上图一是电源，图二不是的，那变频组合器是什么？他和电源有什么区别呢？

变频组合器定义

变频组合器是一种将变频器与其他相关功能部件或设备集成在一起的装置，它可以实现对交流电机的变频调速控制，同时可能还集成了诸如控制电路、保护电路、通信接口、电源转换等多种功能，以满足不同应用场景下对电机驱动和控制的综合需求。

变频组合器原理

整流：将输入的交流电转换为直流电，通常采用二极管整流桥或可控整流电路来实现。

滤波：对整流后的直流电进行平滑滤波，减少直流电压中的纹波成分，一般使用电容、电感等储能元件组成滤波电路。

逆变：将滤波后的直流电再转换为频率和电压可调的交流电，通过控制逆变电路中功率开关器件的通断顺序和时间，来改变输出交流电的频率和电压。

变频组合器应用

工业自动化领域：用于各种生产设备的电机调速控制，如风机、水泵、压缩机、输送带等，实现节能和精确控制。

交通运输领域：应用于电动汽车、电动列车等，通过变频组合器控制电机的转速和扭矩，实现车辆的调速和动力输出。

智能建筑领域：在中央空调系统中，对空调主机和风机的电机进行变频调速，根据实际负荷需求调整制冷量和送风量，达到节能效果。

变频组合器与电源的区别

功能特性：电源主要功能是将市电等外部电源转换为设备所需的稳定直流或交流电源，重点在于提供稳定的电能；变频组合器不仅能提供电源转换，还能对输出电源的频率和电压进行精确调节和控制，以满足电机在不同工况下的调速需求。

输出特性：电源通常输出固定频率和电压的电能，如常见的市电频率50Hz或60Hz；变频组合器输出的频率和电压是可变的，可根据实际控制需求在一定范围内进行调整。

应用场景：电源广泛应用于各种需要稳定供电的电子设备、电器等；变频组合器主要应用于需要对电机进行变频调速控制的场合。

通过以上介绍，你了解他们之间的差异了吗？
