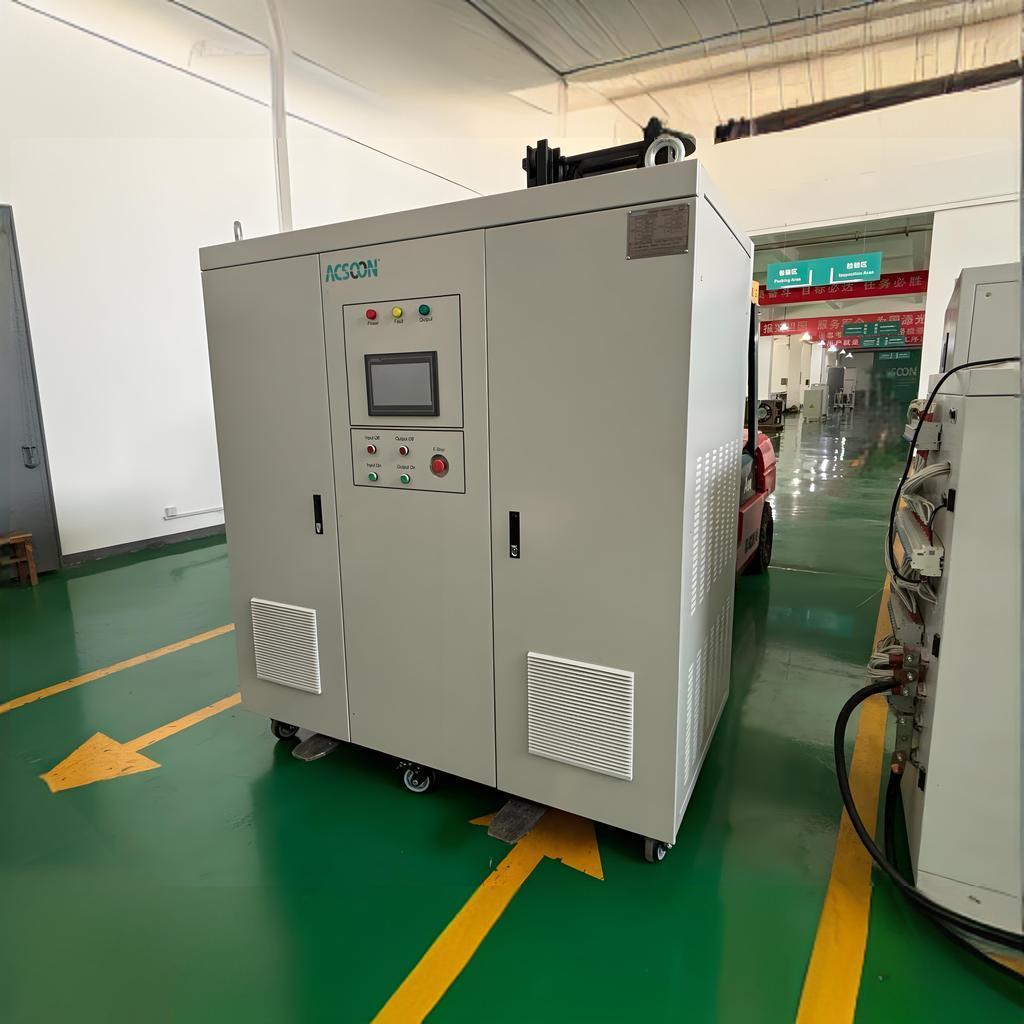

300kVA变频电源出库了~

无局放变频电源是一种特殊的电源设备，主要用于对电气设备进行感应耐压试验、局部放电试验、串联谐振试验等。以下是关于它的详细介绍：

一、工作原理：

输入处理：从电网或其他电源接收输入电力后，首先对输入电源进行滤波，滤除其中的高频噪声，以确保电源的干净和稳定。然后经过整流桥将交流电源转换为直流电源，再使用电容器对直流电进行滤波，去除剩余的涟漪和纹波，得到较为平滑的直流电压。

逆变过程：滤波后的直流电源被馈送到逆变器。逆变器将直流电源转换为变频交流电源，其中逆变器的输出频率可以通过控制逆变器内部的晶体管开关来实现。

输出调节：变频交流电源会再次通过电容器滤波，去除输出中的杂散和纹波电压。此外，还可能使用变压器、谐振电路等设备对输出进行进一步调节，以满足不同的试验需求。

二、主要特点：

低局部放电量：这是无局放变频电源的关键特性。其局部放电量通常小于10PC（皮库仑），能够为被测试设备提供高质量的电源，避免因电源自身的局部放电干扰对试验结果产生影响，从而准确地检测出被试设备的局部放电情况。

良好的输出稳定性：通过先进的控制系统能够实现对输出电压、频率等参数的精确控制，无论是在恒速运行还是变速运行时，都能保持较高的输出质量和稳定性，保证试验的准确性和可重复性。

多种保护功能：具备缺相保护、欠压保护、过压保护、温度保护、短路保护、过流保护等多重保护措施。当任何一种保护动作时，电源立即将输出电压降为0并断开主回路电源，确保试验人员和试品的安全。

体积小、重量轻、可移动性强：方便在不同的试验场地之间搬运和使用，适合现场试验的需求。

操作方便：通常配备有清晰的液晶屏显示操作界面，可以直观地显示各种测试数据和参数，并且具有手动调频、手动升压、自动调谐、自动升压等功能，方便操作人员使用。

三、应用领域：

电力行业：用于电力变压器、电压互感器、电流互感器、套管、电力电缆等高压设备的感应耐压试验、局部放电试验和串联谐振试验，以检验这些设备的绝缘性能和电气性能。

工业领域：可对工厂、矿山等场所使用的大功率变频电源设备进行测试和维护，确保其正常运行。

科研领域：在高校、科研机构的电气实验室中，用于各种电气设备的研究和开发试验，为科研工作提供可靠的电源支持。

四、技术参数：

输入参数：包括输入相数（常见的为三相三线+地线）、输入电压范围（如380V±10%）、输入频率范围（如50/60Hz±5Hz）等。

输出参数：输出相数（一般为三相四线+地线变压器隔离输出）、电压调节范围（例如0-462V（L-N）/0-800.0V（L-L））、电压调节步幅（常见为0.1V）、频率调节范围（有定频和调频，如定频50Hz、60Hz、150Hz、300Hz，调频45-300Hz）、频率调节幅值（通常为0.1Hz）等。

其他参数：如效率（一般≥85％）、总谐波含量（线性负载下≤1.5%）、抗电强度（输入、输出对机壳：AC1500V/1min，漏电流＜20mA）、绝缘电阻（输入、输出对机壳：≥20M（DC500V））等。

五、以下是无局放变频电源在电力设备检测中的应用案例：

案例一：电力变压器局部放电检测

某大型变电站新安装了一台 220kV 电力变压器。为了确保其在投入运行前的绝缘性能良好，技术人员采用无局放变频电源进行局部放电检测。

首先，将无局放变频电源与变压器连接，设置合适的输出电压和频率。通过逐步升高电压，观察变压器内部是否存在局部放电现象。在检测过程中，无局放变频电源提供了稳定的输出，避免了自身产生的局放干扰测试结果。经过数小时的检测，未发现明显的局部放电信号，表明该变压器的绝缘性能符合要求，可以投入运行。

案例二：高压电缆耐压试验

在一个城市的电力管网改造项目中，需要对新铺设的 110kV 高压电缆进行耐压试验。技术人员使用无局放变频电源作为试验电源。

将电缆的两端与无局放变频电源和电抗器等设备连接，组成串联谐振回路。通过调节无局放变频电源的输出频率，使回路达到谐振状态，从而在电缆上产生所需的高电压。在试验过程中，无局放变频电源表现出了良好的稳定性和低局放特性，确保了试验的准确性和安全性。经过耐压试验，该批高压电缆顺利通过检测，为城市电网的可靠运行提供了保障。

案例三：GIS 设备局部放电检测

一家工厂的配电室新安装了一套气体绝缘金属封闭开关设备（GIS）。为了检测 GIS 设备的绝缘性能，技术人员利用无局放变频电源进行局部放电检测。

将无局放变频电源与 GIS 设备的测试端口连接，通过传感器采集局部放电信号。无局放变频电源的低局放特性使得技术人员能够准确地检测到 GIS 设备内部的微弱局部放电信号。经过详细分析和判断，及时发现了 GIS 设备中的潜在绝缘缺陷，并进行了修复，避免了设备在运行过程中出现故障。

这些案例充分展示了无局放变频电源在电力设备检测中的重要作用，它能够为电力设备的安全运行提供可靠的技术保障。

六、选择无局放变频电源时需要考虑以下因素：

一）性能指标

1. 输出功率：

根据被检测电力设备的功率需求来确定。确保电源的输出功率能够满足设备测试所需的电压和电流要求，避免因功率不足导致无法正常进行测试或测试结果不准确。

例如，对于大型电力变压器的测试，可能需要较高功率的无局放变频电源。

2. 输出电压和频率范围：

输出电压范围应能覆盖被检测设备的测试电压要求。不同的电力设备可能需要不同的测试电压，如高压电缆、变压器等，要确保电源能够提供合适的电压输出。

频率范围要满足不同测试项目的需求，如局部放电试验、耐压试验等可能需要特定的频率。例如，某些设备的局部放电检测可能需要在特定频率下进行，以更好地激发和检测局部放电信号。

3. 局部放电量：

这是无局放变频电源的关键指标之一。应选择局部放电量尽可能低的电源，一般要求小于一定数值（如 10PC），以避免电源自身的局放干扰测试结果。

低局部放电量的电源能更准确地检测出被测试设备的真实局部放电情况。

4. 稳定性和精度：

输出电压和频率的稳定性至关重要。稳定的输出可以确保测试结果的可靠性和可重复性。精度高的电源能够更准确地控制输出参数，为设备检测提供更精确的数据。

例如，在对精密电力设备进行测试时，需要高精度的电源来保证测试结果的准确性。

二）功能特性

1. 保护功能：

过流保护、过压保护、短路保护、温度保护等功能必不可少。这些保护功能可以在出现异常情况时及时切断电源输出，保护被测试设备和测试人员的安全。

例如，当发生短路故障时，短路保护应能迅速动作，防止电源和设备受损。

2. 自动调节功能：

自动调谐、自动升压等功能可以提高测试效率，减少人工操作的复杂性。自动调谐功能能够快速找到谐振点，使测试系统处于最佳工作状态。

自动升压功能可以按照设定的程序逐步升高电压，避免人为操作带来的风险。

3. 人机界面：

友好的人机界面便于操作和监控。清晰的显示屏可以实时显示电源的运行状态、输出参数、测试数据等信息，方便测试人员了解测试进程。

简单易用的操作界面可以减少操作失误，提高工作效率。

三）可靠性和耐用性

1. 品牌和口碑：

选择知名品牌和具有良好口碑的无局放变频电源。这些品牌通常在产品质量、性能和售后服务方面有较好的保障。

可以通过查阅用户评价、咨询行业专家等方式了解不同品牌的产品质量和可靠性。

2. 质量和做工：

检查电源的外观质量和做工精细程度。良好的质量和做工可以保证电源的耐用性和稳定性，减少故障发生的概率。

例如，观察外壳材质是否坚固、连接部位是否牢固等。

3. 售后服务：

完善的售后服务是选择电源的重要考虑因素。包括及时的技术支持、维修服务、配件供应等。

在购买前了解厂家的售后服务承诺和响应时间，确保在使用过程中能够得到及时的帮助。

四）适用性和兼容性

1. 现场使用条件：

考虑电源的体积、重量、便携性等因素，是否适合在不同的测试现场使用。例如，对于需要在户外进行测试的情况，轻便、易携带的电源更具优势。

电源还应能适应不同的环境条件，如温度、湿度、海拔等。

2. 与其他设备的兼容性：

确保无局放变频电源能够与被测试设备、测试仪器等良好兼容。例如，与局部放电检测仪、示波器等设备的连接是否方便、稳定。

兼容性好的电源可以更好地与其他设备协同工作，提高测试系统的整体性能。
